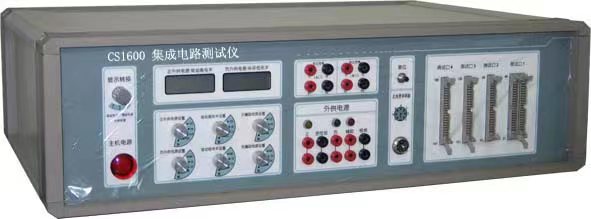

1）适用条件：
a．适用所有类型元器件的质量测试（分立器件、数字集成电路、模拟集成电路、数模混合集成电路、大规模集成电路、专用集成电路），
b．适用各种类型的电路板。
2）系统组成：
|
序号
|
名称
|
模块规格
|
|
1
|
多功能集成电路测试仪
|
|
|
2
|
IC测试夹具
|
适用大部分种类集成电路测试
支持定制开发适用于各种不同电路板整板的转接板用于电路板整板测试
|
|
3
|
测试控制软件及主机配件
|
可通过软件进行操作控制
|
3）主要技术参数：
|
扫描测试波形
|
正弦波,锯齿波，三角波
|
|
扫描测试频率
|
频率供选择: 0.5～16KHz分档可设
|
|
扫描电压(Vs)
|
峰值电压选择: -28V~ +28v，步距：0.1v
|
|
扫描源电阻(Rs)
|
4电阻选择:100Ω,1kΩ, 10kΩ,100kΩ
|
|
扫描通道
|
通道数量:160通道
显示模式:VI曲线图，
扫描模式:手动或连续, 或自行设定扫描次数
|
|
精密直流参数测试单元
|
a. 数量：2个；
b. 电压范围：±3mV——±12.0V；
c. 电流范围：±3uA——±120mA；
|
|
数字通道
|
a. 测试通道：40路；
b. 总线隔离通道：8个；
c. 输出脉冲幅度：全电平——满足测试最大±12V逻辑电平标准期间的要求；
d. 最大通道电流：>200mA/通道；
e. 最大测试频率：45Kvec/S
|
|
外供电源
|
+3.3V、+5V、-5V、+12V、-12V；
|
4）性能要求：
|
扫描模式
|
单端口模式:扫描信号是以一固定管脚为参考点,通常以地为参考，测试信号施加到待测元器件上;
矩阵模式（多端口模式）:扫描信号是以元器件的各个管脚为参考点,测试信号循环组合施加到待测元器件上
|
|
单测试点4坐标窗口曲线测试（专利号: 202030635706.1 ）
|
4种阻抗同时测试，并显示
避免了没选对阻抗漏测故障的情况
|
|
小信号曲线
发明专利号：ZL 2017 1 0278675.6
|
iASA技术克服了常规ASA曲线测试在零电压点附近的测试盲区，进一步了提高ASA曲线的故障检出率
|
|
多节点波形预存储故障检测方法（发明专利号：202010910980.4）
|
可以学习、比较元器件管脚上的电压大小；对于低频信号，还可以显示管脚的电压波形
|
|
电路板网络表提取功能（专利申请号：202210080704.9）
|
a. 在对电路板进行测试时，每点击一个管脚，就以这个管脚为中心管脚，显示结点网表。当测试某个管脚发现曲线或者电压有问题时，问题并不一定在被测试的管脚上，和这个管脚关联的元器件（管脚）都有可能，有了结点网表能够迅速找到那些元器件（管脚）；
b. 断线、尤其是多层板的断线问题，目前没有好办法，基本属于修不好的故障。有了网表，即使是多层板，也具备了修复的可能；
c．在任何情况下，有原理图总是十分有助于检测故障。从一块好的电路板上反求电路图，主要工作量在求得网表。有了网表再去画电路原理图，相对容易得多
|
|
电路板图像建库测试平台
|
“电路板图像建库测试”指把测试的电路板上元器件管脚的iASA特征存储在电脑中，供日后使用，就像手边总有一块好板；在电路板的图像上，直接定义元器件、调用测试及相关测试信息，所见所得、直观方便，简洁高效。
|
|
保存故障检测现场
|
支持把对每一块故障板的“检测现场”存入数据库，日后任何时候回放，就像刚刚测试过一样；测试仪不仅仅是一个测试工具，还是一套很好的维修管理系统，使用工程师之间还可以数据共享， 板库对于以后的故障检测,尤其对于新手具有指导价值！
|
|
设备文档资料管理
|
文档文件指各种服务于电路板维修的文件，例如，元器件规格说明、开机过程视频、可编程器件烧写文件等等，较常用的是后缀为 .pdf, .doc, .hex, .bin, .jpeg, .zip, .mp3, .mp4等文件。通过文档文件管理功能，可以把与设备及电路板相关的所有文档文件一个一个导入到电路板所在文件夹中，日后可一键打开文档文件列表，浏览查看
|
|
支持半自动化测试系统（飞针测试技术）
|
通过测试系统控制某种飞针测试设备对电路板进行iASA测试，不仅大幅提高测试效率，同时较好解决了小脚距、高密度封装元件的测试问题（飞针为选购件）
|
|
器件功能测试
|
逻辑器件
存储器
光耦
运放
|
|
电脑连接
|
支持USB2， USB3
连接电脑使用,标准配置含上位机软件
支持Windows7，Windows10，Windows11操作系统
|
|
适合不同封装形式元件:
|
适合不同封装形式的元件: |
|
故障导航
|
可自行编辑器件和电路板信息便于以后参考
|
|
功率需求
|
线路电压:220VAC
频率:50Hz
功率:最大180W
|
|
参考尺寸/参考重量
|
参考尺寸: 560mm×170mm×390mm;参考重量:16kg
|
5）设备明细表：
|
序号
|
名称
|
规格/型号
|
单位
|
数量
|
备注
|
|
1
|
测试仪主机
|
HN2600DX/C
|
台
|
1
|
|
|
2
|
DIP测试夹
|
16脚
|
个
|
1
|
|
|
3
|
DIP测试夹
|
20脚
|
个
|
1
|
|
|
4
|
DIP测试夹
|
28脚
|
个
|
1
|
|
|
5
|
SOIC测试夹
|
8脚
|
个
|
1
|
|
|
6
|
SOIC测试夹
|
14脚
|
个
|
1
|
|
|
7
|
SOIC测试夹
|
16脚
|
个
|
1
|
|
|
8
|
SOIC测试夹
|
20脚
|
个
|
1
|
|
|
9
|
SOIC测试夹
|
24脚
|
个
|
1
|
|
|
10
|
SOIC测试夹
|
28脚
|
个
|
1
|
|
|
11
|
SOP适配器
|
16脚
|
个
|
1
|
|
|
12
|
SOP适配器
|
20脚
|
个
|
1
|
|
|
13
|
SOP适配器
|
28脚
|
个
|
1
|
|
|
14
|
离线测试电源线
|
2芯
|
付
|
1
|
|
|
15
|
在线测试电源线
|
3芯
|
付
|
1
|
|
|
16
|
离线测试电源线
|
3芯
|
付
|
1
|
|
|
17
|
电源线、地线钩
|
红、黑色
|
对
|
2
|
|
|
18
|
电源线
|
220V专用
|
条
|
1
|
|
|
19
|
GUARD电缆线
|
8芯
|
付
|
1
|
|
|
20
|
ICFT/VI测试电缆
|
40*2
|
对
|
1
|
|
|
21
|
VI测试电缆
|
40*1
|
条
|
3
|
|
|
22
|
VI测试探棒
|
红黑双色
|
对
|
1
|
|
|
23
|
VI/三端测试钩
|
3色
|
付
|
2
|
|
|
24
|
通讯电缆
|
USB3.0
|
条
|
1
|
|
|
25
|
演示板
|
|
块
|
1
|
|
|
26
|
离线测试板
|
HN型
|
块
|
1
|
|
|
27
|
离线测试板
|
PLCC型
|
块
|
1
|
|
|
28
|
脚踏开关
|
|
个
|
1
|
|
|
29
|
测试钩
|
|
个
|
3
|
|
|
30
|
合格证
|
|
张
|
1
|
|
|
31
|
保修卡
|
|
本
|
1
|
|
|
32
|
使用说明书
|
电子光盘
|
张
|
1
|
|
|
33
|
应用软件
|
电子光盘
|
张
|
1
|
|
|
34
|
测试探针
|
|
付
|
1
|
|
|
35
|
附件箱
|
|
个
|
1
|
|
|
36
|
仪器包装箱
|
|
个
|
1
|
|
