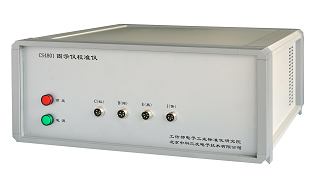

CS4801为我公司和中国电子标准化研究所共同开发的图示仪校准仪，仪器由计算机控制挡位选择,并可实现误差计算并存储在相应的位置，各档计量完毕后可以把计量后的各档误差值自动填写到相应的表格并可打印、存盘。
2.1使用条件及产品规格
2.1.1 环境温度：10℃--30℃
2.1.2 相对湿度：30℃（20—75）?GRH
2.1.3 大气压强：86KPa—106KPa
2.1.4 交流供电电压：220V±10?G
2.1.5 交流供电频率：50Hz±5?G
2.1.6 外电磁场：应避免
2.1.7 通风：应较好
2.1.8 阳光照射：应避免直射
2.1.9 外型尺寸：440mm×166mm×400mm
2.1.10 仪器重量:16kg
2.2 技术指标
2.2.1 Vc电压精度如表1
表1
标称值 误 差 负 载 电 流
0.1V ≤±(0.3%+400uV) ≤0.2mA
0.2V ≤±(0.3%+600uV) ≤0.3mA
0.5V ≤±(0.3%+1mV) ≤0.4mA
1V ≤±(0.3%+1mV) ≤0.5mA
2V ≤±(0.3%+2mV) ≤1mA
5V ≤±(0.3%+5mV) ≤2mA
10V ≤±(0.3%+10mV) ≤5mA
20V ≤±(0.3%+20mV) ≤5mA
50V ≤±(0.3%+50mV) ≤5mA
100V ≤±(0.3%+100mV) ≤5mA
200V ≤±(0.3%+200mV) ≤5mA
500V ≤±(0.3%+500mV) ≤1mA
1000V ≤±(0.3%+1V) ≤1mA
2.2.2 VB电压精度如表2
表2
标称值 误 差 负 载 电 流
0.1V ≤±(0.3%+400uV) ≤0.2mV
0.2V ≤±(0.3%+600uV) ≤0.3mV
0.5V ≤±(0.3%+1mV) ≤0.4mV
1V ≤±(0.3%+1mV) ≤0.5mV
2V ≤±(0.3%+1mV) ≤1mV
5V ≤±(0.3%+5mV) ≤2mV
10V ≤±(0.3%+10mV) ≤5mV
20V ≤±(0.3%+20mV) ≤5mV
2.2.3 Y校准电压精度如表3
表3
标称值 误 差 负 载 电 流
0.1V ≤±(0.3%+200uV) ≤0.2mA
0.2V ≤±(0.3%+200uV) ≤0.2mA
0.3V ≤±(0.3%+300uV) ≤0.2mA
0.4V ≤±(0.3%+400uV) ≤0.2mA
0.5V ≤±(0.3%+500uV) ≤0.2mA
0.6V ≤±(0.3%+600uV) ≤0.2mA
0.7V ≤±(0.3%+700uV) ≤0.2mA
0.8V ≤±(0.3%+800uV) ≤0.2mA
0.9V ≤±(0.3%+900uV) ≤0.2mA
1V ≤±(0.3%+1mV) ≤0.2mA
2.2.4 Ic电流精度如表4
表4
标称值 误 差 负 载 电 压
10uA ≤±(0.3%+20nA) ≤2V
20uA ≤±(0.3%+40nA) ≤2V
50uA ≤±(0.3%+100nA) ≤2V
100uA ≤±(0.3%+200nA) ≤2V
200uA ≤±(0.3%+400nA) ≤2V
500uA ≤±(0.3%+1uA) ≤2V
1mA ≤±(0.3%+2uA) ≤5V
2mA ≤±(0.3%+2uA) ≤5V
5mA ≤±(0.3%+5uA) ≤5V
10mA ≤±(0.3%+20uA) ≤5V
20mA ≤±(0.3%+20uA) ≤5V
50mA ≤±(0.3%+50uA) ≤5V
100mA ≤±(0.3%+200uA) ≤5V
200mA ≤±(0.3%+200uA) ≤5V
500mA ≤±(0.3%+500uA) ≤5V
1A ≤±(0.3%+2mA) ≤2V
2A ≤±(0.3%+4mA) ≤2V
5A ≤±(0.3%+20mA) ≤2V
10A ≤±(0.3%+40mA) ≤2V
2.2.5 阶梯电压变换精度如表5
表5
标称值 误 差
2V/阶 £ ±(0.3%+2mV/阶)
1V/阶 £ ±(0.3%+1mV/阶)
0.5V/阶 £ ±(0.3%+0.5mV/阶)
0.2V/阶 £ ±(0.3%+0.2mV/阶)
0.1V/阶 £ ±(0.3%+0.1mV/阶)
50mV/阶 £ ±(0.3%+0.1mV/阶)
20mV/阶 £ ±(0.3%+40uV/阶)
10mV/阶 £ ±(0.3%+40uV/阶)
2.2.6 阶梯电流变换精度如表6
表6
标称值 误 差
1uA/阶 £ ±(0.3%+5nA阶)
2uA/阶 £ ±(0.3%+8nA/阶)
5uA/阶 £ ±(0.3%+10nA/阶)
10uA/阶 £ ±(0.3%+20nA/阶)
20uA/阶 £ ±(0.3%+40nA/阶)
50uA/阶 £ ±(0.3%+0.1uA/阶)
0.1uA/阶 £ ±(0.3%+0.2uA/阶)
0.2uA/阶 £ ±(0.3%+0.4uA/阶)
0.5uA/阶 £ ±(0.3%+1uA/阶)
1mA/阶 £ ±(0.3%+2uA/阶)
2mA/阶 £ ±(0.3%+4uA/阶)
5mA/阶 £ ±(0.3%+10uA/阶)
10mA/阶 £ ±(0.3%+20uA/阶)
20mA/阶 £ ±(0.3%+40uA/阶)
50mA/阶 £ ±(0.3%+0.2mA/阶)
100mA/阶 £ ±(0.3%+0.4mA/阶)
200mA/阶 £ ±(0.3%+0.8mA/阶)
2.2.7 偏差表显示偏差，共误差不大于被测档位标称值的±0.5%
